    SLM27211
    120V, 3A/4.5A 集成自举二极管的高低边门极驱动器
    样片申请
    SLM27211 Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SLM27211是高低边高频门极驱动器，集成了120V的自举二极管，独立的高、低边驱动以方便控制，可用于半桥、全桥、双管正激和有源钳位正激等拓。SLM27211有极好的开通、关断延时匹配，匹配时间达到 2ns。

    SLM27211片上集成的自举二极管省去了外部分立二极管的使用。同时SLM27211还提供高边和低边的欠压保护，在驱动电压低于设计的阈值时强制输出为低。


    产品特性

    可驱动高、低边配置中的 2 颗 N 沟道 MOSFET

    输入引脚支持独立的电压范围

    支持最高 120V 的自举电压

    支持 8V 到 17V 的 VDD 工作电压范围

    提供 4.5A 的灌电流和 3A 的源电流驱动能力

    1000pF 的负载下 7ns 的上升时间和 5ns 的下降时间

    22ns（典型）传播延迟时间

    高边、低边的欠压保护

    2ns 的延迟匹配

    支持 -40℃ ~125℃ 的结工作温度

    安规认证

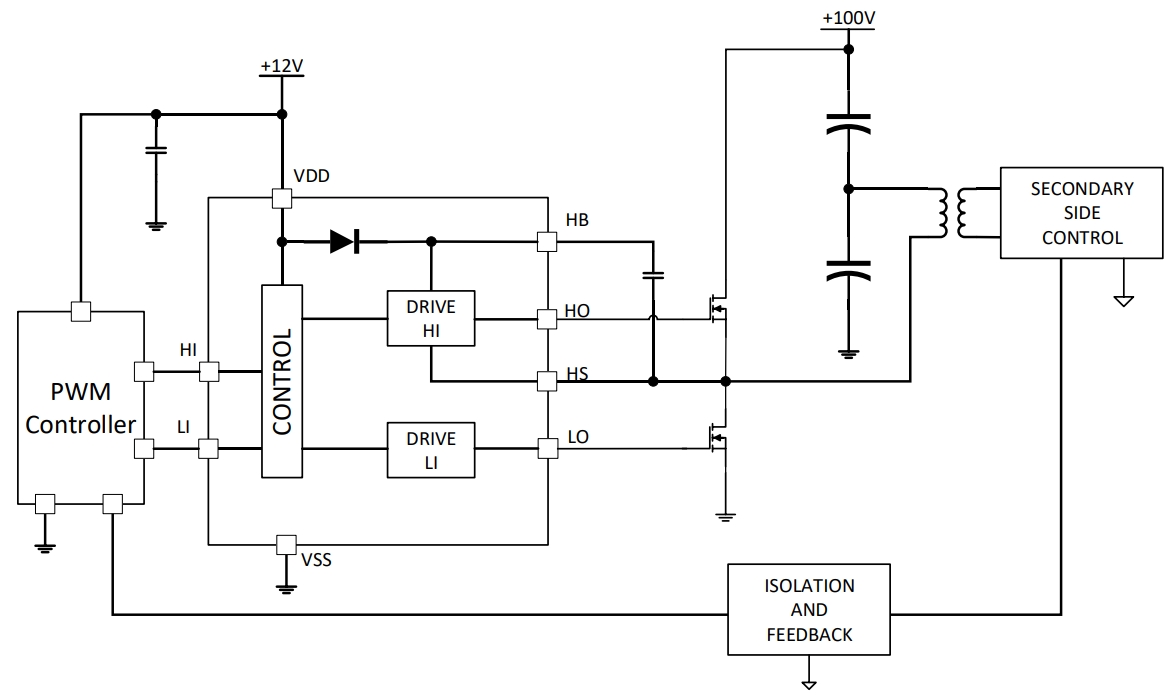

    典型应用图


    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL (A) Bus voltage（Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
    SLM27211CA-DG MOSFET3.0/4.51058-1722/217/57-40-125SOP8Reel/2500
    SLM27211CB-DG MOSFET3.0/4.51058-1722/217/57-40-125SOP8-EPReel/2500
    SLM27211EL-7G MOSFET3.0/4.51058-1722/217/57-40-125DFN4*4-10Reel/1000
    SLM27211EK-DG MOSFET3.0/4.51058-1722/217/57-40-125DFN4*4-8Reel/3000
