    新品发布丨BG大游和数明半导体最新推出SiLM824x系列 33V, 4A 双通道死区可编程隔离驱动

    2023-08-24





    4A/6A驱动电流能力,提升效率,减少功耗

    33V输出电压范围,高输出电压,高可靠性

    不同的UVLO阈值选项,12.5V/8.5V/5.5V/3.5V, 满足各类功率器件驱动电压

    三种封装选项,SOP16/SOP19W/SOP14W,满足不同尺寸和耐压要求


    用「芯」驱动智能世界

    BG大游和数明半导体最新推出的SiLM824x系列是一款具有不同配置的隔离双通道门极驱动器。SiLM8243和SiLM8244配置为高、低边驱动,而SiLM8245可提供两路独立的驱动输出。该驱动系列可提供4A的输出源电流和6A的灌电流能力,并且其驱动输出电压可以支持到33V。SiLM8243和SiLM8244支持死区可编程,通过调整DT脚外部的电阻大小,调整死区时间。DIS脚可用于使能或关闭两路驱动输出。

    SiLM824x提供不同的UVLO阈值选项,使其能够驱动各类功率器件。特别是低UVLO阈值的选项使其能够用于驱动GaN功率器件。SiLM824x结合基于GaN功率器件的电源设计,能够实现更高的工作频率和更快的开关速度,有助于提升电源的效率和功率密度,并降低电源系统的尺寸和成本。

    SiLM824x系列提供SOP16、SOP16W和SOP14W三种不同的封装,以满足不同应用下对尺寸和耐压的需求。比如Class D功放以体积小、效率高、节能省电而受到青睐,SiLM824x的SOP16封装,可有效节省设计空间,满足小体积功放应用的需求。而SOP16W和SOP14W的封装能够提供更高的耐压,适合高压应用如车载充电机、光伏逆变、储能电源等应用领域。

    产品选型


    产品特性

    · 4A的源电流和6A的灌电流能力

    · 3V到18V的输入电压范围

    · 支持33V的输出电压范围

    · 多种UVLO选项

    12.5V, 8.5V, 5.5V和3.5V

    · 输入管脚能耐负5V

    · 48ns的传播延迟

    · 提供多种封装

    SOP16,SOP16W和SOP14W

    · 隔离耐压

    SOP14W/SOP16W:5000VRMS

    SOP16: 3000VRMS

    工作温度范围: -40°C到125°C

    · 可编程死区



    1. SiLM8243/SiLM8244
    SiLM8243/SiLM8244支持死区可编程,可以通过调整DT脚对地电阻的阻值来改变死区的设置,从而避免在应用中上、下功率管的直通。

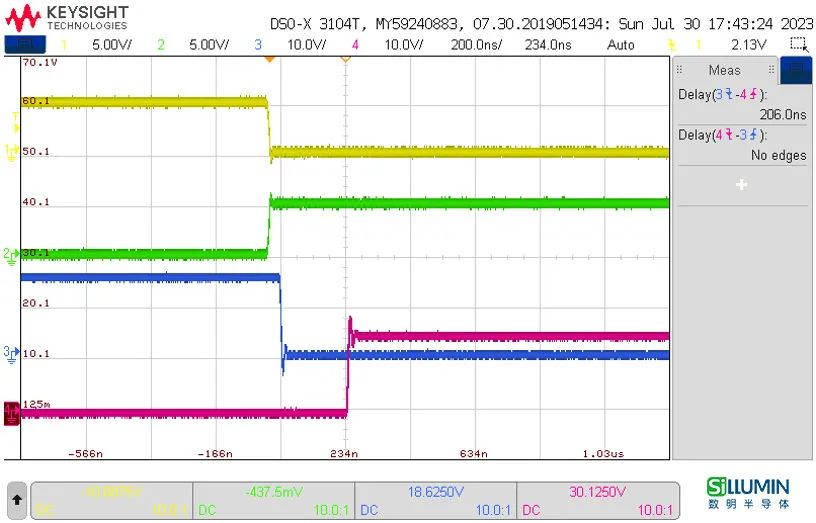

    CH1: VIA, CH2: VIB

    CH3: OUTA, CH4: OUTB

    DT脚电阻为20kΩ,

    OUTA变低到OUTB变高的死区


    CH1: VIA, CH2: VIB

    CH3: OUTA, CH4: OUTB

    SiLM8245的两路独立输出

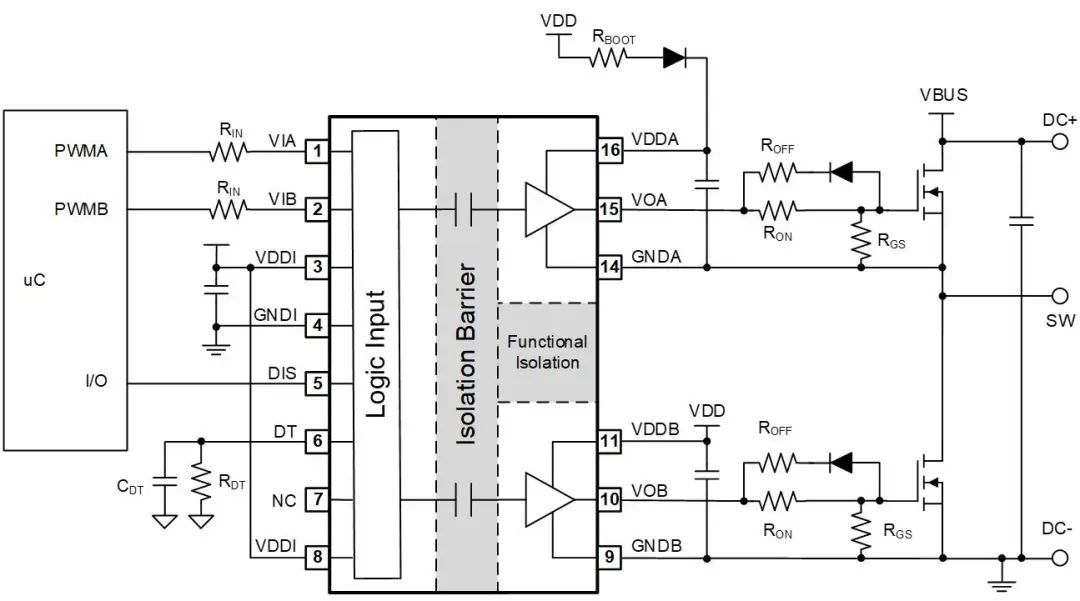

    SiLM8243在半桥中的应用
